MARQUE: VERELEC

REFERENCE USINE: REA1CIMHC

EQUIPEMENT

Il s'utilise en association avec un thermostat d’ambiance ou un thermostat d’ambiance programmable ou une centrale de régulation (émetteur).

Contrôle du chauffage, de la climatisation et de la ventilation: Le contact de sortie bascule et change d’état en fonction des ordres ou des informations reçues

2 possibilités de montage :

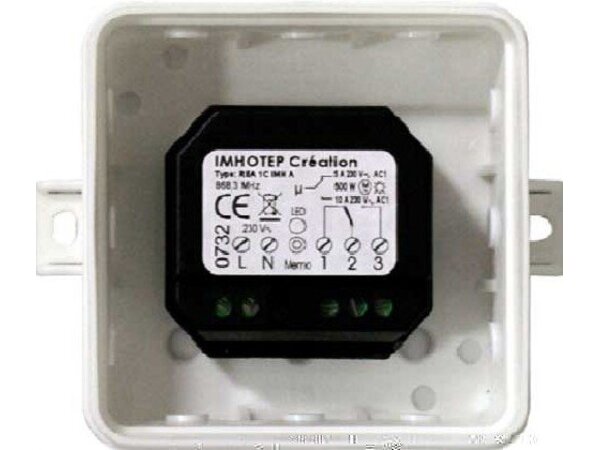

• Montage mural, dans la boîte étanche IP44 (fournie), sur le côté ou sous l’appareil de chauffage qu’il doit commander.
• Montage dans une boîte encastrée IP20 (non fournie) à proximité de l’appareil qu’il doit commander et à l’abri des projections d’eau.

2 possibilités de fonctionnement de relais 'libre de potentiel' :

• NO (normalement ouvert au repos) entre les bornes 2 et 3
• NC (normalement fermé au repos) entre les bornes 1 et 2

Le voyant permet la visualisation en temps réel de l’association avec l’émetteur radio et du changement d’état (ouvert/fermé) du relais

Alimentation:

• Tension de service 230V +10/-15% 50Hz
• Sortie relais 1 contact inverseur libre de potentiel 10A 230V AC (charge résistive)

Fréquence de transmission radio: émetteur radio 868.3 Mhz. Utilisable partout en Europe

Applicatifs

- Chaudière
- Aérotherme
- Plancher chauffant/rafraîchissant
- Pompes à chaleur réversible
- Radiateurs électrique
- Climatiseur
- Ventilateur

Dimensions

• Hauteur 48 mm
• Largeur 51 mm
• Profondeur 28 mm
• Poids net 0,15 Kg

---

AVANTAGES

La transmission sans fil, par ondes radio : Fiabilité, performance, flexibilité et souplesse

Récepteur radio 1 canal ON/OFF pour communiquer avec émetteur thermostat radio.

• Récéption des ordres et des informations sans fil par ondes radio
• Vérification de l’association avec l’émetteur
• Fonction 'test' du contact du relais
• Voyant de contrôle du fonctionnement
• Algorithme de régulation intégré

Mode de protection: En cas de perte de liaison avec l’émetteur, un fonctionnement est assuré pour garder le contrôle de l’installation. Ce mode est signalé par un clignotement spécifique du voyant.

Sauvegarde en cas de coupure de courant: L’association avec l’émetteur et l’état du contact de sortie sont mémorisés. Ils sont activés automatiquement à la prochaine mise sous tension. Il n'est pas nécessaire de tout reprogrammer !
